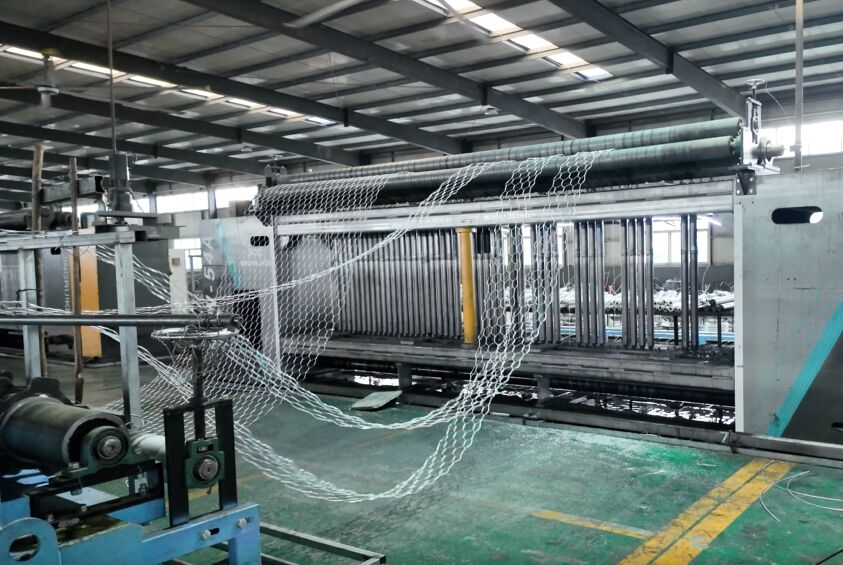

Línea de producción de gabión de ancho de 5400 mm con alambre recubierto de PVC

Línea de producción de gabión de ancho de 5400 mm con alambre recubierto de PVC

Esta línea de producción de malla de gabión es una solución totalmente integrada diseñada para la fabricación de malla de gabión reforzada y colchón Reno de alto rendimiento.combinado con deformación, máquinas de enrollamiento de resorte, de corte, de laminado, de plegado de bordes, de embalaje y de alisado de alambre.

Todos los módulos clave son accionados por sistemas servo/PLC con control táctil, lo que permite un control preciso de la tensión, dimensiones repetibles y un fácil ajuste de parámetros.El diseño de la línea se puede configurar de forma flexible de acuerdo con su espacio de planta y la mezcla de productos.

1.Línea de producción de gabión Componentes clave:

Sistema de alimentación de alambre: Desenrolla y endereza el alambre de acero (generalmente galvanizado o recubierto de PVC).

Unidad de moldeo de malla: Las formas se moldean mediante soldadura o tejido, adaptadas a las especificaciones del gabión.

Mecanismo de corte: alambres o paneles de malla cortados con precisión con herramientas hidráulicas o neumáticas.

Panel de control: Interfaz CNC fácil de usar para programar dimensiones, patrones de malla y velocidad de producción.

Unidad de ensamblaje: Algunas máquinas doblan y ensamblan malla en cajas 3D, mientras que otras producen paneles planos para su posterior ensamblaje.

2.Línea de producción de gabiónProceso de trabajo:

Flujo típico del proceso:

Estiramiento y corte de alambre → Deformación → Enrollamiento de resorte (barras de refuerzo) → Tejer de gabión de 5 ejes → Corte de malla (4 m / 2,5 m) → Plegado de bordes → Rodamiento → Envasado hidráulico.

El sistema admite tamaños de malla alrededorLas medidas de ensayo se aplicarán en el caso de las máquinas de ensayo., diámetros de alambre2 ̊4 mm, y anchura máxima de las redes hasta5.4 m, que cubre la mayoría de los proyectos de protección de carreteras, ferrocarriles y ríos.

3.Línea de producción de gabiónLas especificaciones técnicas:

Diámetro del alambre: 1,5 a 4,5 mm.

Tamaños de malla: ajustable (por ejemplo, 60x80 mm a 130x160 mm).

Velocidad de producción: hasta 60 veces por minuto (produciendo 30 mallas), según el modelo y la complejidad del producto.

Requisitos de potencia: La máquina está impulsada por cinco servomotores, incluidos cuatro motores de 11kw y un motor de 15kw.

4.Línea de producción Gabion Características y ventajas clave:

• Servotejado de 5 ejes- Servoacciones independientes para el rodillo de malla, el bastidor de la máquina y la placa de soporte, eliminando engranajes y camas grandes, mejorando la estabilidad y reduciendo el desgaste mecánico.

  Citación para Gabion Machine para...

• Alto rendimiento y gran ancho¢ Ancho máximo de la red 5,4 m, velocidad de hasta 60 latidos (mallas de 30 mm), capacidad teórica8,000 ¥10.000 m2 por turno.

  Citación para Gabion Machine para...

• Diseño de líneas modulares La deformación, el enrollamiento de muelles, el corte (4 m y 2,5 m), la laminación, el plegado de bordes (4 m y 2 m), el embalaje y el enderezamiento de alambre pueden combinarse o incrementarse por etapas.

• Control inteligentePlataforma PLC + HMI (XINJE) con almacenamiento de recetas, pantalla de alarma y fácil personalización del idioma; admite el interconexión de líneas y la recopilación de datos futuros.

  Citación para Gabion Machine para...

• Eficiencia energética y fácil mantenimiento- Menos piezas de transmisión, servo accionamiento directo, lubricación centralizada y estructura abierta para un fácil acceso.

5Aplicaciones típicas

• Las demás máquinas y aparatos para la fabricación de artículos de uso doméstico

• Entrenamiento fluvial, protección de pendientes y muros de contención

• Protección de terraplenes de carreteras y ferrocarriles

• Proyectos de minas y puentes contra el desgaste
